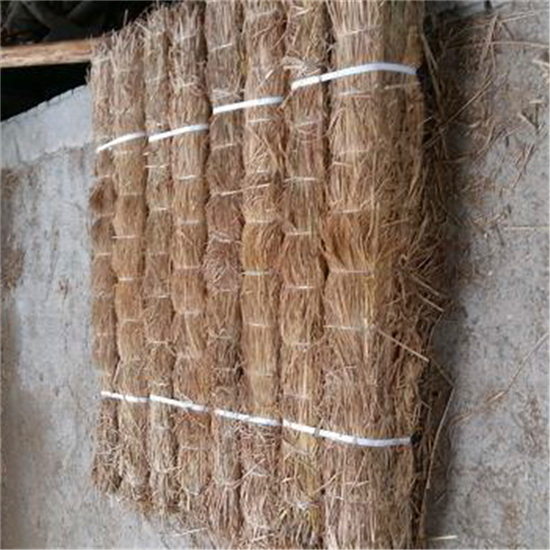

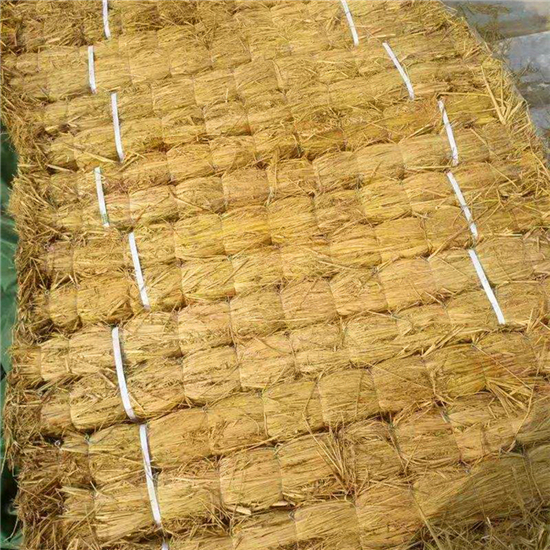

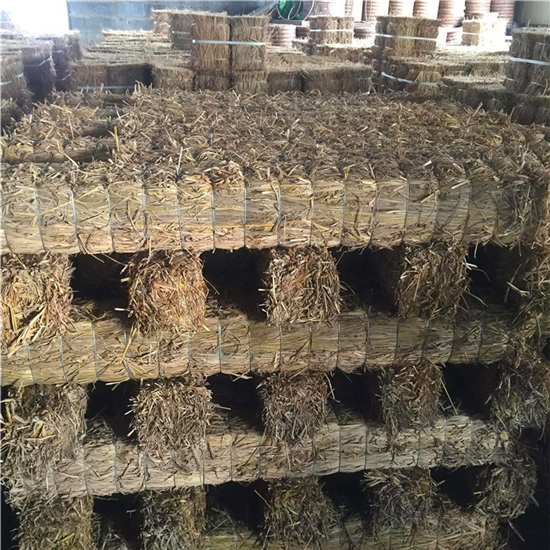

稻夫草支墊涉及一種由纖維構成的基本上扁平物品的制造，特 別是草支墊全液壓成型機。

　　在運輸貨物時，為防止貨物滑動和翻滾，常使用草支墊墊放貨 物，特別是運輸長條形、盤形鋼材時，加墊更為重要，除防止貨物 滑動和翻滾外還可避免相互摩擦損壞鋼材表面。目前草支墊生產已 大部分用壓力機械生產，此類壓力機械仍存在有不同的缺陷，有待 改進。“草支墊液壓制墊機 及其制墊方法”其液壓油缸是裝在機架下橫梁，對草料加壓是向上 頂壓，因而液壓機下部必須裝在較深的基坑中，才適合工作人員操 作，帶來設備維修不便，基礎成本高。制墊機的活動門為手工操作 打開鉸鏈連接的活動門，再進行打捆，這增加了體力勞動強度，對 長期工作的操作人員體力消耗大，不利于安全生產。其穿線方式見 其描述似從側面穿線打捆，操作不大方便和穩靠。“草支墊成型機”也存在上述缺陷，安裝要有較 深基坑，對使用時設備維修帶來極大不便，也增加了安裝成本。文 件中未公開捆扎方法。結構表明其草支墊取出是從草箱體上部取出， 則極不容易，如從草箱體下部漏出，則增加機架高度及液壓缸壓力 桿長度，均會導致成本增加，增長了單個草支墊壓制工作時間。液壓制墊機，它的草箱用人工腳踏 方式控制開門機構，不斷的重復工作，勞動強度大，且易操作失誤 引起事故。此申請沒有涉及草支墊是否要捆扎的相關介紹。

　　稻夫草支墊目的是提供一種利用液壓升降料斗前門板，易于穿 和捆扎鐵絲的高底座的草支墊全液壓成型機及其制墊方法。

　　稻夫草支墊的目的是用如下技術方案實現的。

　　草支墊全液壓成型機，它包括電動液壓泵、油箱、主液壓缸、 機架。稻夫草支墊的料斗是由料斗底板、料斗側板、料斗后背板和 料斗前門板構成，料斗底板固定在液壓成型機的機架的底座上端面， 在料斗底板的兩側固裝有料斗側板，料斗側板緊固在機架的側架板 上，料斗后背板和兩塊料斗側板的端部固接，料斗底板上開有穿線 槽，料斗后背板開有長條捆綁線孔，其位置與穿線槽相對應，對應 的兩條穿線槽和長條捆綁線孔相連通，料斗前門板液壓缸固裝在機 架的頂梁下端面，其液壓桿下端固接料斗前門板，前門板導軌固裝 在料斗側板的前端，并固定在機架的側架板上，料斗前門板插裝在 前門板導軌內，主液壓缸固裝在液壓機的機架的頂梁下端面，其液 壓桿下端固接上壓板，上壓板下端面開有穿線槽，其位置與長條捆 綁線孔相對應，液壓成型機的底座是高底座。

　　稻夫草支墊還可以用如下方式完成：

　　前述草支墊全液壓成型機底座的高度在400毫米至900毫米。

　　前述草支墊全液壓成型機，料斗底板和上壓板上的穿線槽縱向 穿過整塊板面。

　　前述草支墊全液壓成型機，長條捆綁線孔的位置和數量、料斗 底板的穿線槽的位置和數量和上壓板的穿線槽的位置和數量相互對 應。

　　前述草支墊全液壓成型機，料斗底板的穿線槽、料斗后背板的 長條捆綁線孔和上壓板的穿線槽各有12條至24條。

　　前述草支墊全液壓成型機，長條捆綁線孔的形狀呈長方形孔。

　　前述草支墊全液壓成型機，穿線槽形狀呈長方形槽或槽底尺寸 比槽口尺寸大的梯形槽。

　　前述草支墊全液壓成型機，料斗后背板上的長條捆綁線孔的長 度是30毫米至200毫米。

　　稻夫草支墊的草支墊全液壓成型機具有結構緊湊、簡單、工作 可靠、操作方便、壓墊質量好。液壓成型機安裝在地面上，容易安 裝、設備維護方便。由于采用液壓升降門機構，大大減輕了操作者 的體力勞動強度，提高了安全生產水平。由于升高了底座高度和合 理設計穿捆扎線槽、孔，使操作者不必低頭彎腰裝料、穿捆扎線和 取出草支墊，操作方便、舒適。草支墊制作方法簡單，壓制質量可 靠，周期生產時間短，降低了生產成本和提高了勞動生產率。草支 墊全液壓成型機適于壓制各類草支墊，特別對以壓制稻草為原料的 草支墊更為適用。

　　草支墊全液壓成型機包括電動液壓泵9、油箱13、電氣控制箱 12、油管14、主液壓缸3、料斗前門板液壓缸4和液壓機壓墊機構 構成。液壓機底座2是高底座，本例底座2選用高度在500毫米。 升高底座2使固定在底座上的料斗底板16位置較高，使操作人員不 必低頭及彎腰進行裝料、穿捆扎絲、捆扎和取出草支墊，大大改善 了勞動環境和減輕了勞動強度。裝草料和壓草支墊均在料斗15內進 行。料斗15是由料斗底板16、料斗側板17、料斗后背板7和料斗 前門板6構成。料斗底板16固定在全液壓成型機的機架1的底座2 上端面，在料斗底板16的兩側固裝有料斗側板17，料斗側板17緊 固在機架1的側架板上，料斗后背板7同料斗底板16和兩塊料斗側 板17的后面端部固接。料斗側板17可以利用液壓機架兩側板代替。 料斗底板16、料斗側板17和料斗后背板7均可以直接固接(如焊接) 在機架底座和機架側架板上。料斗底板16上開有穿線槽11，料斗后 背板7開有長條捆綁線孔10，其位置與穿線槽11相對應，對應的兩 條穿線槽11和長條捆綁線孔10相連通。料斗前門板液壓缸4固裝 在機架1的頂梁下端面，其液壓桿下端固接料斗前門板6(如用鉸鏈 式或銷軸式固接)。前門板導軌8固裝在料斗側板17的前端，并固 定在機架1的側架板上，料斗前門板6插裝在前門板導軌8內。兩 個主液壓缸3固裝在液壓機的機架1的頂梁下端面，其液壓桿下端 固接上壓板5，上壓板5下端面開有穿線槽11，其位置與長條捆綁 線孔10相對應。

　　料斗底板16和上壓板5的穿線槽11從前面向后面縱向穿過整 板的板面，穿線槽的形狀選用長方形槽。長條捆綁線孔10在料斗后 背板7自下而上開孔，孔長200毫米，孔的形狀呈長方形，其長度 取決于所壓草支墊的厚度。長條捆綁線孔10、料斗底板16的穿線槽 11和上壓板5的穿線槽11的位置和數量相互對應，本例其數量均選 用12條，孔或槽的數量取決于草支墊的成品長度，長度長則孔或槽 的數量增加，主液壓缸3和料斗前門板液壓缸4的數量相應增加。

　　草支墊全液壓成型機的制墊過程是：

　　一、關閉料斗前門板，鋪放草料：操縱電氣控制箱12開關， 料斗前門板液壓缸4工作，將料斗前門板6沿門板導軌8放下，關 閉成料斗15，將松散草料均勻鋪放入料斗15內；二、對草料加壓，穿放捆扎鐵絲：操縱電氣控制箱12開關， 主液壓缸3工作，將上壓板5向下壓，對料斗15內的草料進行加壓 密實，壓力大于500KN，同時將捆扎鐵絲穿放入料斗底板16的穿線 槽11中；三、打開料斗前門板，捆扎草支墊：當松散的草料在料斗中 被加壓密實后，操縱電氣控制箱12開關，料斗前門板液壓缸4工作， 將料斗前門板6沿門板導軌8向上提升，離開已壓緊的草支墊上端 面，利用已放在料斗底板16的每條穿線槽11內的捆扎鐵絲，分別 一一對應穿過上壓板5的穿線槽11和料斗后背板7的長條捆綁線孔 10，對加壓密實后的草料進行捆扎，便形成草支墊；四、對草支墊卸壓，取出草支墊：操縱電氣控制箱12開關， 主液壓缸3工作，將上壓板5向上提升離開已捆扎好的草支墊并復 位，操作人員即可從料斗15前面取出草支墊。
