稻夫草支墊涉及車輛制造技術領域，尤其涉及一種用于卷材的多用途運輸車架。

    背景技術

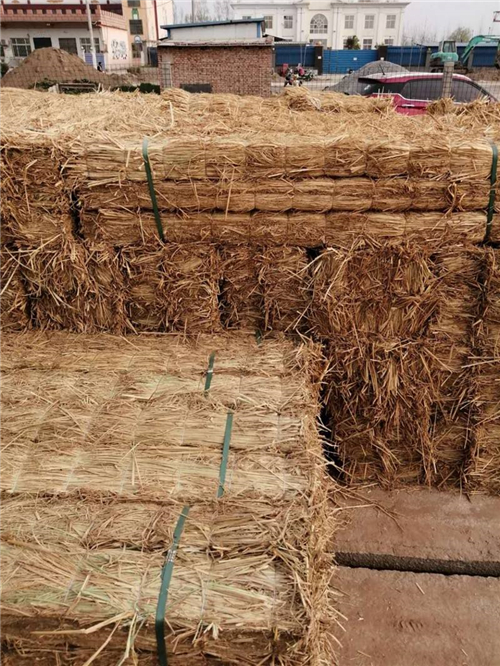

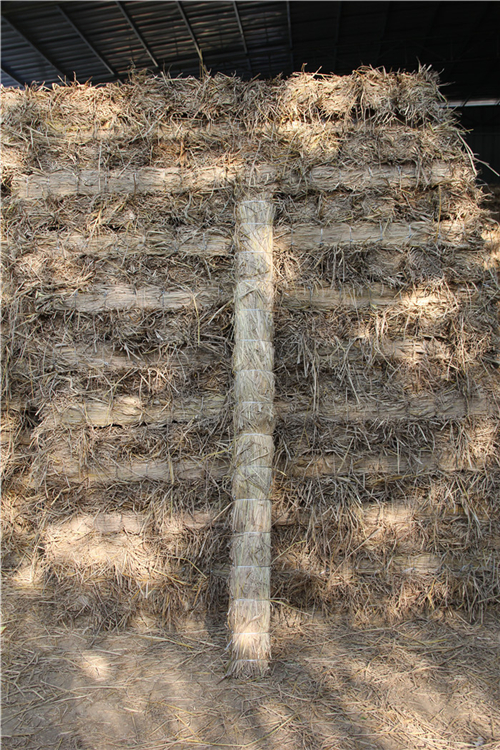

    目前卷材運輸主要采用敞車或平車運輸，卷材加固方式可分為凹型草支墊和鋼制座架加固兩種。同時存在少量卷材專用運輸車輛，為保證運輸安全，卷材裝載時采用稻草把凹型草支墊、鍍鋅鐵絲或盤條、鋼護板等材料進行裝載加固，加固的過程既費時又費力；且當使用上述車輛將卷材運輸?shù)竭_(dá)目的地后，如果要裝載運輸卷材以外的不同規格板寬要求的貨物時，需要將車架上用于固定卷材的輔助裝置拆卸掉，而這些輔助裝置需要利用其它運輸方式返回，以備下次使用；而若采用固定裝置固定卷材，便無法滿足不同規格板寬貨物的裝載需求，車輛無法運輸其它如集裝箱高大貨物，只能返空運行，車輛的利用率低造成運輸成本極高的問題。

    發明內容

    為解決上述現有卷材裝載運輸需采用凹型草支墊或鋼制座架加固使用局限性的技術問題，稻夫草支墊的目的在于提供一種用于卷材的多用途運輸車架，車架中部采用凹底無中梁結構，可降低了車輛自重及裝載卷材貨物重心高度，提高了車輛裝載能力及穩定性，并可無需拆卸卷材加固附屬裝置改變車輛結構的同時滿足集裝箱裝載需求，避免出現需利用額外運輸裝置返回卷材固定裝置或出現車輛返空所造成運能浪費的問題，提高車輛利用率。

    稻夫草支墊采用的技術方案如下：

    一種用于卷材的多用途運輸車架，包括

    端梁組成，所述端梁組成設于車架兩端的端部，用于支撐端部集裝箱旋鎖；側墻組成，所述側墻組成用于連接車架兩端的端梁組成，以使車架構成矩形框架結構；枕梁組成，所述枕梁組成設于車架兩端并靠近端梁組成內側，所述枕梁組成為雙腹板結構且其兩端連接于側墻組成上；牽引梁組成，所述牽引梁組成與所述端梁組成和所述枕梁組成呈垂直連接，用于將縱向力向其兩側傳遞；側支撐組成，所述側支撐組成設于車架兩端并靠近牽引梁組成內側，所述側支撐組成與所述牽引梁組成和所述側墻組成連接，其由上端到下端逐漸沿車體中部?jī)A斜；兩側支撐組成之間設置有多個用于承載卷材的承載倉；橫梁組成，所述橫梁組成設于相鄰兩個承載倉之間，且所述承載倉和所述橫梁組成的兩端分別與側墻組成連接；兩側支撐組成、橫梁組成及側墻組成以使車架中部形成凹底無中梁結構，所述承載倉沿車架長度方向設置于凹底內部；旋鎖支撐梁組成，所述旋鎖支撐梁組成固定連接于車架中部承載倉與側墻組成上，用于支撐中部集裝箱旋鎖。

    可選地，所述枕梁組成的下端設置有用于連接活動承載架的支撐座組成，使相對設置的兩個活動承載架可沿支撐座翻轉以形成用于承載卷材的第一V型槽結構。如此可將活動承載架設置在車架的兩端，且每端相對設置有兩個活動支撐架，當需要運載卷材時，將兩個活動承載架向上翻轉以形成支撐卷材的第一V型槽結構，且可在活動承載板的承載面上設計橡膠板，卷材與橡膠板接觸，進而實現對卷材徑向進行定位固定，保證其運輸過程中的穩定性；當需要運載集裝箱時，也可轉動活動承載架使其與車架梁結構呈折疊狀態，并保證活動承載架的高度設計成不超過兩端車架側墻組成設定高度，如此可適應卷材及集裝箱的裝載要求；無需改變車架結構及拆卸活動承載架便能夠提高整個運輸裝置的利用度。

    可選地，在所述枕梁組成的兩側還設置有端部支撐梁組成，所述端部支撐梁組成用于安裝支撐所述活動承載架沿支撐座組成向上翻轉的支撐機構，所述端部支撐梁組成的兩端與側墻組成連接。如此可便捷地舉升活動承載架，無需額外增加勞動力或機械化設備提升活動承載架，可有效減小人工勞動力且便于提高卷材固定裝載效率；而端部支撐梁組成設計成中部穿過牽引梁組成而兩端與側墻組成連接，可有效提高整體車架的結構穩定性，且端部支撐梁組成可對活動承載架落下與車架梁結構呈折疊狀態時對其進行有效支撐，更可提高活動承載架安裝的穩定性，該結構設計巧妙合理。

    可選地，所述端部支撐梁組成包括箱型橫板、支板和設于箱型橫板兩端側壁上的補強板，所述支板設于箱型橫板底部并立于箱型橫板外側壁，所述箱型橫板通過補強板與其兩端的側墻組成連接；所述箱型橫板靠近枕梁組成一側設置有彈簧安裝座和支撐桿支座，所述支撐機構包括氣彈簧和支撐桿，所述彈簧安裝座用于安裝舉升活動承載架的氣彈簧，所述支撐桿支座用于安裝支撐鎖定活動承載架的支撐桿。如此在氣彈簧將活動承載架舉升至設定位置后利用支撐桿并將支撐桿鎖定在承載架上，可對卷材構成穩定性徑向支撐，且可適應對不同直徑尺寸的卷材進行徑向定位；而承載架與支撐桿之間采用插銷組成進行鎖閉或解鎖，相對于螺母緊固的鎖定方式可有效節約操作時間，進而可有效提高卷材裝載操作效率。

    可選地，所述端梁組成包括端梁、支柱、筋板和第一支撐梁及端梁下蓋板，所述端梁與所述第一支撐梁相連以形成端部橫截面呈口字型結構，所述支柱、筋板及第一支撐梁設于所述端梁上，起加強端梁支撐作用，所述端梁組成的上方用于安裝端部集裝箱旋鎖，可用于安裝集裝箱。

    可選地，所述枕梁組成包括枕梁上蓋板、枕梁下蓋板和連接于枕梁上蓋板和枕梁下蓋板之間的枕梁腹板，所述支撐座組成連接于所述枕梁下蓋板和枕梁腹板上；所述支撐座組成包括座板、U型底板、卡板、折頁座和擋板，所述座板固定連接于所述枕梁組成上，所述U型底板固定連接于所述座板下端，所述卡板嵌入所述U型底板的端部凹槽內，所述折頁座固定連接于所述座板上端并位于所述U型底板的正上方，用于通過圓銷連接活動承載架上的折頁，所述擋板設于所述折頁座的底部，用于限制活動承載架的轉動位置。如此活動承載架通過圓銷繞折頁座上的安裝孔轉動，每個活動承載架底部的兩端對應在枕梁組成的兩側設置有兩個支撐座組成，用于對活動承載架進行加固裝置，并實現其與車架梁結構穩定性活動連接。

    可選地，所述牽引梁組成包括牽引梁上蓋板、牽引梁下蓋板以及連接于牽引梁上蓋板和牽引梁下蓋板之間的牽引梁腹板，所述端部支撐梁組成和枕梁組成穿過牽引梁腹板并與其連接，所述牽引梁腹板為不等厚變截面結構。以使?fàn)恳焊拱鍢?gòu)成雙腹板變截面放射性箱型結構，可更好的將縱向力向兩側傳遞。

    可選地，所述側支撐組成包括傾斜設置的支撐板、設置支撐板上端并呈內凹狀的第一安裝梁和與安裝梁連接的補強梁，每個所述承載倉相對設置有兩個用于支撐卷材的支撐面，所述支撐板和與其靠近的承載倉的一個支撐面形成用于裝載卷材的第二V型槽結構。側支撐組成的結構設計可使得整個車架中部結構設計具有可靠穩定性，并結合上述多個承載倉設于車架中部凹底內，其高度低于兩側側墻組成設定高度，如此可最大限度降低車體裝載高度，同時滿足卷材以及如集裝箱高大貨物裝載要求；且本技術方案中側支撐組成、橫梁組成與側墻組成形成的車架中部無中梁凹形結構，可有效降低承載卷材貨物的重心高度，進而提高車架的承載能力，而凹底內承載倉的設計也可使整個車架中部具有較好的支撐強度，以使整個運輸裝置具有較好的運輸穩定性及安全性。

    可選地，每個所述承載倉的上端面均設置有內凹狀的第二安裝梁，所述第一安裝梁和所述第二安裝梁均用于內置固定卷材的橫向定位裝置，所述支撐板及每個承載倉的支撐面上均鋪設有橡膠板。如此可將用于固定卷材的橫向定位裝置安裝于第一安裝梁和第二安裝梁的內凹部，可增加卷材運輸穩定的同時并會不導致車架中部卷材固定裝置的高度受影響，進而實現在不拆卸卷材固定裝置的前提下實現集裝箱裝載運輸；同時橡膠板的設計可有效增加卷材與接觸面的摩擦力，并起到柔性緩沖的作用，防止板材表面受到磨損，具有較好的實用性。

    可選地，所述橫梁組成包括下橫梁和設于下橫梁上端面的上蓋板，以形成封閉結構梁，且所述上蓋板上布置有減重孔。如此橫梁組成的結構設計可使得車架中部的凹底無中梁結構具有較好的承載強度，使其在運輸過程中具有更好的穩定性及安全性。

    可選地，所述旋鎖支撐梁組成包括第二支撐梁、橫筋、墊板、旋鎖橫梁、封板和下筋，所述第二支撐梁和旋鎖橫梁為L(zhǎng)型梁結構并連接于車架中部相鄰兩承載倉的支撐面，所述橫筋、封板和下筋固定于所述第二支撐梁側壁上，用以增強第二支撐梁的結構強度，所述墊板固定于所述第二支撐梁上端，用于安裝集裝箱旋鎖。

    可選地，所述側墻組成包括上側梁、下側梁以及連接于上測梁與下側梁之間的側板，所述上側梁為空心矩形結構，所述下側梁為L(zhǎng)型梁結構，所述上側梁與下側梁之間固定連接有多個側柱，用以增強側墻組成的結構強度，所述側柱為槽型梁結構，所述上側梁上還設置有橫向止擋塊。橫向止擋塊的設計可還對側墻組成進行防護，并起到集裝箱落下時的導向作用，具有較好的實用性。

    如上所述，稻夫草支墊至少具有如下有益效果：

    1.稻夫草支墊運輸車架采用凹底無中梁結構設計，利用側支撐組成、橫梁組成與側墻組成形成車架中部無中梁凹形結構，可有效降低車架自重及承載卷材貨物的重心高度，進而提高車架的承載能力；同時承載倉固定設于車架凹底內，結合側支撐組成支撐板形成用于裝載卷材的第二V型槽結構，滿足不同直徑卷材裝載，同時可無需拆卸承載倉即可滿足集裝箱裝載運輸需求，避免出現現有卷材運輸車輛返空現象，且凹底內承載倉的設計也可使整個車架中部具有較好的支撐強度，以使車輛運輸過程中具有較好的運輸穩定性及安全性。

    2.稻夫草支墊運輸車架端梁組成、側墻組成、牽引梁組成等梁結構組成及結合上述凹底無中梁結構設計可使得整個車架具有較好的結構穩定性，省去車架中梁結構設計的同時可有效提高了車輛承載集中載荷的能力，如此集合卷材運輸和集裝箱運輸?shù)奶赜醒b載特性，能夠?qū)崿F(xiàn)企業、貨場、集裝箱集散地等多點無障礙運輸，提高了車輛運輸效率及利用度。

    3.稻夫草支墊運輸車輛兩端枕梁組成、牽引梁組成及端部支撐梁組成的組成結構設計可有效安裝用于承載卷材的活動承載架及安裝用于支撐活動承載架向上翻轉的支撐機構，車架兩端分別具有兩個活動承載架以形成支撐卷材的第一V型槽結構，如此可對卷材構成穩定性徑向支撐，以適應裝載不同直徑尺寸卷材；也可通過支撐座組成的結構設計以使活動承載架與車架梁結構呈折疊狀態，并保證承載架的高度設計成不超過設定高度，如此可適應卷材及集裝箱的裝載要求；無需拆卸固定卷材的承載架結構的同時滿足集裝箱裝載需求，操作簡單方便，節約運輸能源成本。

    4.稻夫草支墊運輸車輛在側支撐組成的支撐板以及承載倉的支撐面上鋪設有橡膠板，可有效增加卷材與接觸面的摩擦力，并起到柔性緩沖的作用，防止板材表面受到磨損，具有較好的實用性。

    5.稻夫草支墊運輸車架采用將側支撐組成的第一安裝梁和承載倉的第二安裝梁設計呈內凹狀，如此可內置用于固定卷材的橫向定位裝置，即可有效增加車架中部卷材裝載定位穩定的同時并會不導致車架中部卷材固定裝置的高度受影響，進而實現可在不拆卸卷材固定裝置的前提下實現如集裝箱高大貨物裝載運輸，進而可有效避免車輛運能浪費，且提高車輛運輸效率。

    附圖說明

    稻夫草支墊將通過具體稻夫草支墊并參照附圖的方式說明，其中圖1是稻夫草支墊用于卷材的多用途運輸車架的俯視圖；圖2是稻夫草支墊運輸車架的主視圖；圖3是稻夫草支墊圖1中端梁組成的結構示意圖；圖4是稻夫草支墊圖1中側墻組成的結構示意圖；圖5是稻夫草支墊圖1中枕梁組成的結構示意圖；圖6是稻夫草支墊圖4中支撐座組成的結構示意圖；圖7是稻夫草支墊圖1中端部支撐梁組成的結構示意圖；圖8是稻夫草支墊圖1中牽引梁組成的結構示意圖；圖9是稻夫草支墊稻夫草支墊中活動承載架與車架梁結構的連接示意圖；圖10是稻夫草支墊圖1中側支撐組成的結構示意圖；圖11是稻夫草支墊圖1中橫梁組成的結構示意圖；圖12是稻夫草支墊圖1中旋鎖支撐梁組的結構示意圖；圖13是稻夫草支墊稻夫草支墊中承載倉與車架梁機構的連接示意圖。

    附圖標記說明：1-端梁組成；1.1-端梁；1.2-支柱；1.3-筋板；1.4-第一支撐梁；1.5-端梁下蓋板；2-側墻組成；2.1-上側梁；2.2-下側梁；2.3-側板；2.4-側柱；2.5-橫向止擋塊；3-枕梁組成；3.1-支撐座組成；3.1.1-座板；3.1.2-U型底板；3.1.3-卡板；3.1.4-折頁座；3.1.5-擋板；3.2-枕梁上蓋板；3.3-枕梁下蓋板；3.4-枕梁腹板；4-牽引梁組成；4.1-牽引梁上蓋板；4.2-牽引梁下蓋板；4.3-牽引梁腹板；5-端部支撐梁組成；5.1-箱型橫板；5.2-支板；5.3-補強板；5.4-彈簧安裝座；5.5-支撐桿支座；6-側支撐組成；6.1-支撐板；6.2-第一安裝梁；6.3-補強梁；6.4-橡膠板；7-橫梁組成；7.1-下橫梁；7.2-上蓋板；7.3-減重孔；8-旋鎖支撐梁組；8.1-第二支撐梁；8.2-橫筋；8.3-墊板；8.4-旋鎖橫梁；8.5-封板；8.6-下筋；9-活動承載架；9.1-第一V型槽結構；10-承載倉；10.1-支撐面；10.2-第二V型槽結構；10.3-第二安裝梁；11-腳蹬；12-腳踏。

    具體實施方式

    稻夫草支墊公開的所有特征，或公開的所有方法或過程中的步驟，除了互相排斥的特征和/或步驟以外，均可以以任何方式組合。

    稻夫草支墊公開的任一特征，除非特別敘述，均可被其他等效或具有類似目的的替代特征加以替換。即除非特別敘述，每個特征只是一系列等效或類似特征中的一個例子而已。

    稻夫草支墊

    本稻夫草支墊基本如圖1和圖2所示：本稻夫草支墊提供一種用于卷材的多用途運輸車架，并適用于集裝箱裝載運輸，具體包括端梁組成1和側墻組成2，端梁組成1設于車架兩端的端部，用于支撐端部集裝箱旋鎖；側墻組成2用于連接車架兩端的端梁組成1，以使車架構成矩形框架結構；如圖3所示，端梁組成1包括端梁1.1、支柱1.2、筋板1.3和第一支撐梁1.4及端梁下蓋板1.5，端梁1.1與所述第一支撐梁1.4相連以形成端部橫截面呈口字型結構，支柱1.2、筋板1.3及第一支撐梁1.4設于所述端梁1.1上，起加強端梁1.1支撐作用，端梁組成1的上方用于安裝端部集裝箱旋鎖，可用于安裝集裝箱，在車架側面及端面還分別設置有供操作員上下車輛的腳蹬11及腳踏12，便于進行吊入作業；如圖4所示，側墻組成2包括上側梁2.1、下側梁2.2以及連接于上測梁與下側梁2.2之間的側板2.3，上側梁2.1為空心矩形結構，下側梁2.2為L(zhǎng)型梁結構，上側梁2.1與下側梁2.2之間固定連接有多個側柱2.4，本稻夫草支墊以每個上側梁2.1和下側梁2.2設置有五個側柱2.4為例，用以增強側墻組成2的結構強度，側柱2.4為槽型梁結構，上側梁2.1上還設置有橫向止擋塊2.5，本稻夫草支墊以提供兩個橫向止擋塊2.5為例，橫向止擋塊2.5的設計可還對側墻組成2進行防護，并起到集裝箱落下時的導向作用，具有較好的實用性。

    本稻夫草支墊還提供有枕梁組成3，請結合圖1和圖5所示，枕梁組成3設于車架兩端并靠近端梁組成1內側，具體包括枕梁上蓋板3.2、枕梁下蓋板3.3和連接于枕梁上蓋板3.2和枕梁下蓋板3.3之間的枕梁腹板3.4，枕梁組成3為雙腹板結構且其兩端連接于側墻組成2上，在枕梁組成3的下端設置有用于連接活動承載架9的支撐座組成3.1，使相對設置的兩個活動承載架9可沿支撐座翻轉以形成用于承載卷材的第一V型槽結構9.1，支撐座組成3.1具體連接于枕梁下蓋板3.3和枕梁腹板3.4上。如此可將活動承載架9設置在車架的兩端，且每端相對設置有兩個活動支撐架，當需要運載卷材時，將兩個活動承載架9向上翻轉以形成支撐卷材的第一V型槽結構9.1，且可在活動承載板的承載面上設計橡膠板6.4，卷材與橡膠板6.4接觸，進而實現對卷材徑向進行定位固定，保證其運輸過程中的穩定性；當需要運載集裝箱時，也可轉動活動承載架9使其與車架梁結構呈折疊狀態，并保證活動承載架9的高度設計成不超過兩端車架側墻組成2設定高度，如此可適應卷材及如集裝箱高大貨物的裝載要求；無需改變車架結構及拆卸活動承載架9便能夠提高整個運輸裝置的利用度。

    進一步地，請結合圖5和圖6所示，支撐座組成3.1包括座板3.1.1、U型底板3.1.2、卡板3.1.3、折頁座3.1.4和擋板3.1.5，座板3.1.1固定連接于枕梁組成3上，U型底板3.1.2固定連接于座板3.1.1下端，卡板3.1.3嵌入U(xiǎn)型底板3.1.2的端部凹槽內，折頁座3.1.4固定連接于座板3.1.1上端并位于U型底板3.1.2的正上方，用于通過圓銷連接活動承載架9上的折頁，擋板3.1.5設于折頁座3.1.4的底部，用于限制活動承載架9的轉動位置，如此活動承載架9通過圓銷繞折頁座3.1.4上的安裝孔轉動，每個活動承載架9底部的兩端對應在枕梁組成3的兩側設置有兩個支撐座組成3.1，用于對活動承載架9進行加固裝置，并實現其與車架梁結構穩定性活動連接。

    為便于地舉升兩個活動承載架9，本稻夫草支墊沿車架長度方向在每個枕梁組成3的兩側還分別設置有一端部支撐梁組成5，請結合圖1、圖7和圖9所示，具體地，端部支撐梁組成5包括箱型橫板5.1、支板5.2和設于箱型橫板5.1兩端側壁上的補強板5.3，支板5.2設于箱型橫板5.1底部并立于箱型橫板5.1外側壁，箱型橫板5.1通過補強板5.3與其兩端的側墻組成2連接；箱型橫板5.1靠近枕梁組成3一側設置有彈簧安裝座和支撐桿支座，支撐機構包括氣彈簧和支撐桿，彈簧安裝座用于安裝舉升活動承載架9的氣彈簧，具體地，氣彈簧的一端通過圓銷與箱體橫板上的彈簧安裝座連接，另一端通過圓銷與活動承載架9上的安裝座連接，支撐桿支座用于安裝支撐鎖定活動承載架9的支撐桿，支撐桿的一端通過圓銷與箱體橫板上的支撐桿安裝座鉸接，另一端通過插銷組成與與活動安裝架上的支座連接，如此在氣彈簧將活動承載架9舉升至設定位置后利用支撐桿并將支撐桿鎖定在承載架上，可對卷材構成穩定性徑向支撐，且可適應對不同直徑尺寸的卷材進行徑向定位；而承載架與支撐桿之間采用插銷組成進行鎖閉或解鎖，相對于螺母緊固的鎖定方式可有效節約操作時間，進而可有效提高卷材裝載操作效率。

    本稻夫草支墊還提供有牽引梁組成4，請結合圖1和圖8所示，本稻夫草支墊提供的牽引梁組成4與端梁組成1所述枕梁組成3呈垂直連接，用于將縱向力向其兩側傳遞；具體地，牽引梁組成4包括牽引梁上蓋板4.1、牽引梁下蓋板4.2以及連接于牽引梁上蓋板4.1和牽引梁下蓋板4.2之間的牽引梁腹板4.3，端部支撐梁組成5的和枕梁組成3中部穿過牽引梁腹板4.3并與其固定連接，牽引梁腹板4.3為不等厚變截面結構，以使?fàn)恳焊拱?.3構成雙腹板變截面放射性箱型結構，可更好的將縱向力向兩側傳遞。

    本稻夫草支墊在車架的中部設置有側支撐組成，側支撐組成設于車架兩端并靠近牽引梁組成4內側，側支撐組成與牽引梁組成4和側墻組成2連接，其由上端到下端逐漸沿車體中部?jī)A斜，兩側支撐組之間形成有車架中部凹底無中梁結構，兩側支撐組成之間設置有多個用于承載卷材的承載倉10，本稻夫草支墊以提供四個承載倉10為例，四個承載倉10沿車架長度方向設置于凹底內部，且承載倉10的兩端分別與兩側的側墻組成2連接；具體地，請結合圖1和圖10所示，側支撐組成包括傾斜設置的支撐板、設置支撐板上端并呈內凹狀的第一安裝梁和與安裝梁連接的補強梁，請參考圖13所示，每個承載倉10相對設置有兩個用于支撐卷材的支撐面10.1，支撐板和與其靠近的承載倉10的一個支撐面10.1形成用于裝載卷材的第二V型槽結構10.2。

    本稻夫草支墊在相鄰兩個承載倉10之間還安裝有橫梁組成7，橫梁組成7的兩端分別與側墻組成2連接，如此兩側支撐組成、橫梁組成7及側墻組成2以使車架中部形成凹底無中梁結構，具體地請參考圖11所示，橫梁組成7包括下橫梁7.1和設于下橫梁7.1上端面的上蓋板7.2，以形成封閉結構梁，且上蓋板上布置有減重孔7.3，如此橫梁組成7的結構設計可使得車架中部的凹底無中梁結構具有較好的承載強度，使其在運輸過程中具有更好的穩定性及安全性；如此側支撐組成的結構設計可使得整個車架中部結構設計具有可靠穩定性，并結合上述四個承載倉10設于車架中部凹底內，其高度低于兩側側墻組成2設定高度，如此可最大限度降低車體裝載高度，同時滿足卷材以及集裝箱等高大貨物裝載要求。且本技術方案中側支撐組成、橫梁組成7與側墻組成2構成的車架中部無中梁凹形結構，可有效降低承載卷材貨物的重心高度，進而提高車架的承載能力，而凹底內承載倉10的設計也可使整個車架中部具有較好的支撐強度，以使整個運輸裝置具有較好的運輸穩定性及安全性。

    本稻夫草支墊運輸車架還提供有旋鎖支撐梁組成8，旋鎖支撐梁組成8固定連接于車架中部承載倉10與兩側側墻組成2上，用于支撐中部集裝箱旋鎖，請結合圖1和圖12所示，本稻夫草支墊提供的旋鎖支撐梁組成8包括第二支撐梁8.1、橫筋8.2、墊板8.3、旋鎖橫梁8.4、封板8.5和下筋8.6，第二支撐梁8.1和旋鎖橫梁8.4為L(zhǎng)型梁結構并連接于車架中部相鄰兩承載倉10的支撐面10.1，橫筋8.2、封板8.5和下筋8.6固定于所述第二支撐梁8.1側壁上，用以增強第二支撐梁8.1的結構強度，墊板8.3固定于所述第二支撐梁8.1上端，用于安裝集裝箱旋鎖。

    本稻夫草支墊運輸車架的具體實施方式為：請結合圖1和圖13所示，本稻夫草支墊利用側支撐組成、橫梁組成7與側墻組成2形成的車架中部無中梁凹形結構設置有兩個承載倉10，兩個承載倉10的支撐面10.1與側支撐組成的支撐板形成有三個用于裝載卷材的第二V型槽結構10.2，如此，在卷材吊入裝載作業時，將卷材橫臥放置于第二V型槽結構10.2內，利用第二V型槽結構10.2兩側的橡膠板6.4對卷材進行徑向定位；同時第一安裝梁和第二安裝梁10.3上的橫向定位裝置對承載倉10第二V型槽結構10.2內的卷材進行橫向加固，以保證車架中部凹底內裝載的卷材在運輸過程的運輸穩定性；同時請結合圖1和圖9所示，車架兩端分別相對設置的兩個活動承載架9在支撐機構的作用下沿支撐座組成3.1翻轉到設定位置以形成用于承載卷材的第一V型槽結構9.1，可適應對不同直徑尺寸的卷材進行加固裝載。

    利用本稻夫草支墊運輸車架在進行集裝箱吊入裝載作業時，兩個承載架向下轉動與車架梁結構呈折疊狀態，且折疊好后的承載架的高度小于或等于車架側墻設定高度，且車架中部承載倉10內置于車架凹底內，具體設定為不高于集裝箱鎖閉裝置的承載面，如此可在無需拆卸承載倉10及承載架的基礎上裝載集裝箱，將集裝箱放置在車架上，利用端部集裝箱旋鎖和中部集裝箱旋鎖將集裝箱進行固定，此如運輸車架可集合卷材運輸和集裝箱運輸?shù)奶赜醒b載特性，能夠?qū)崿F(xiàn)企業、貨場、集裝箱集散地等多點無障礙運輸，提高了車輛運輸效率及利用度，避免車輛單程運輸返空問題，進而提高了車輛運輸效率，適合推廣應用。

    稻夫草支墊并不局限于前述的具體實施方式。稻夫草支墊擴展到任何在稻夫草支墊披露的新特征或任何新的組合，以及披露的任一新的方法或過程的步驟或任何新的組合。
